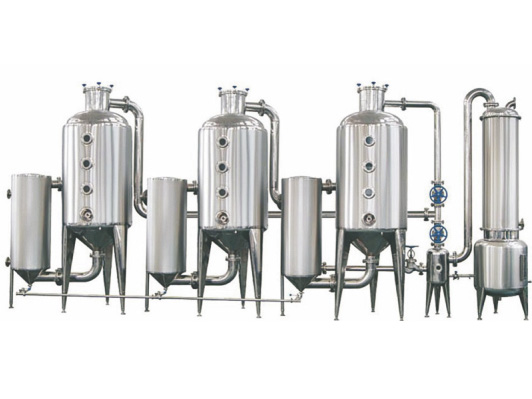

ZN-C型新型濃縮罐
產品概述
1、ZN-C型是加長筒體分離段；
2、為克服濃縮罐頂二次蒸汽在未進入冷凝器前被冷凝而返回罐內的缺點。本設備將冷凝器改為斜臥式；
3、為提高設備的生產能力，本設備將濃縮罐夾套的加熱面積，冷凝、冷卻器的面積均有不同程度加大；
4、為防止?jié)饪s罐出液管的死角，本產品中采用不銹鋼球形考克；
5、在濃縮罐下部設置了快開式手孔，以便清理罐內殘液，殘渣；
6、ZN-C型是將加熱夾套分兩段或三段，當液面低時關必閉上段加熱防止干壁。其底改為錐底便于排凈濃縮液。
技術參數
| 項目 | ZN-C-200 | ZN-C-300 | ZN-C-500 | ZN-C-700 | ZN-C-1000 |
| 蒸發缸溶體L | 250 | 400 | 670 | 800 | 1220 |
| 受液缸容積L | 150 | 240 | 350 | 500 | 760 |
| 蒸發量kg/n | 70 | 90 | 115 | 140 | 180 |
| 蒸汽壓力MPa | <0.3 | <0.3 | <0.3 | <0.3 | <0.3 |
| 真空度kg | <60 | <60 | <60 | <60 | <60 |
| 加熱面積m2 | 1 | 1.4 | 2 | 2.3 | 3 |
| 冷凝面積m2 | 2.5 | 4 | 5 | 7 | 8 |
| 設備重量kg | 630 | 950 | 1350 | 1700 | 2200 |
| 設備高度mm | 2600 | 2650 | 3100 | 3270 | 3550 |
| 設備占地mm | 1900×620 | 2140×850 | 2300×950 | 2500×1000 | 2750×1150 |
